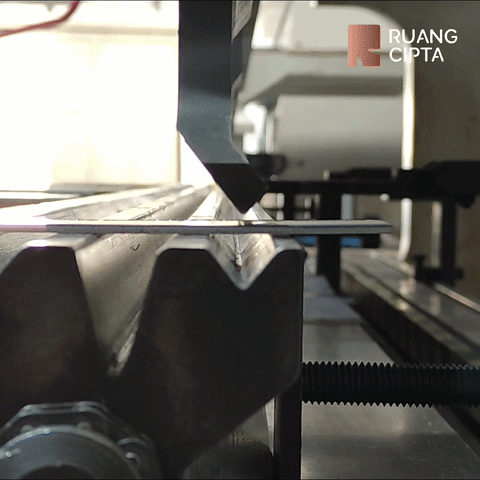

Bending Guidelines

bending ivg.png

Material Limit.

  • 0,5 - 5mm ketebalan MS

  • Minimum flat part size
    - Min. sisi terpendek 10mm
    - Min. sisi terpanjang 38-63,5mm

  • Max flat part size
    - 300x200mm
    - Max bending length 600mm

Bending Chart

1. Tabel Pelat Mild Steel

tabel ukuran maksimal tekuk pelat

10

5

15

10

25

10

10

10

35

45

(mm)

(mm)

A = Lebar
B = Tinggi
C =

ilustrasi kondisi tekuk pelat

Toleransi

Bagian yang di bengkok akan memiliki toleransi dimensi dan sudut bengkok yang berbeda tergantung pada ukuran bagian dan jenis material.

Bending Lines 2D

Jika saat anda upload desain DXF. ke Ruang Cipta dan terdapat garis putus-putus, gambar 2D akan otomatis terbaca sebagai penanda untuk bending.

bending ivg v2.png
efek bending.jpeg

Distorsi

gambar png bending v2.png

Die Lines

Die lines adalah garis yang membekas dari perkakas atau cetakan, yang kita gunakan untuk membentuk komponen.

Ketika sebuah komponen dibengkokkan, garis ditinggalkan di tempat cetakan bersentuhan dengan komponen tersebut. Titik-titik kontak inilah yang kami sebut sebagai garis cetakan.

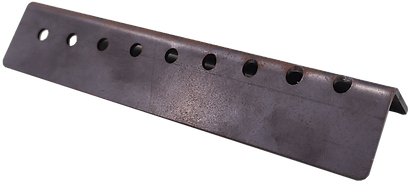

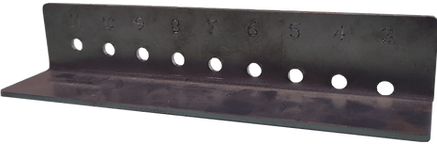

Ketika lubang berada di area tekuk atau dekat dengan area tersebut, maka lubang itu akan terdistorsi seperti gambar disamping.

Bentuk Dimensi Parts

Kami akan membuat komponen yang anda pesan kepada kami! Gunakan spesifikasi bahan yang cocok dari Ruang Cipta, untuk memastikan komponen yang ditekuk menjadi seperti yang diharapkan.

contoh gambar formed parts.png

20mm

100mm

gambar flat parts untuk bending guidlines

133mm

18mm

18mm

97mm

Checklist Sebelum Memulai Proses

Format file yang dapat di upload  ke Ruang Cipta saat ini .DXF

Ukuran lubang dan bagian yang di potong minimal 50% dari ketebalan bahan pelat yang dipilih.

Ukuran desain harus dengan skala yang tepat (skala 1:1).

Tidak ada kontur terbuka.

Bentuk dan huruf harus dihubungkan dengan "Bridges".

Semua huruf di konversikan menjadi outlines.

Semua objects di dalam satu layer yang sama.
