Laser Cutting Guidelines
Format file yang dapat diproses untuk pemotongan laser online
File yang dapat di upload ke Ruang Cipta.
-
File desain harus diskala yang benar, 1:1
-
File seharusnya hanya berisi bagian/jalur potongan parts anda.
-
Konversikan semua teks menjadi shapes/outlines.
-
Bentuk dan jenis huruf/tipe harus dihubungkan dengan "bridges”.
-
File anda tidak boleh berisi objek kosong atau kontur terbuka
File Desain Harus dengan Skala Yang Benar
Desain anda harus dengan ukuran yang tepat sesuai dengan ukuran yang anda inginkan (skala 1:1). Sistem tidak akan menyesuaikan desain anda berdasarkan dimensi yang tertulis pada gambar, dimensi tersebut akan diabaikan oleh sistem kami. Selain itu, satuan ukuran harus dalam bentuk milimeter (mm).
File hanya berisi bagian/jalur potongan parts anda
Pastikan untuk menghapus semua instruksi, dimensi, catatan, batas, dan objek yang tidak terpakai dari file anda. Anda seharusnya hanya mengirimkan jalur pemotongan yang sebenarnya saja. Catatan, jumlah, dll. dapat melampirkan file PDF di kolom "tambah catatan" pada saat setelah upload desain.
Konversikan teks menjadi "shapes"
Jika desain anda memiliki kotak teks yang aktif, pemotong laser tidak akan dapat memproses potongan dengan benar. Untuk menyertakan teks dalam potongan Anda, cukup ubah kotak teks yang aktif menjadi "shapes" atau "outlines", sebuah proses yang sangat mudah dilakukan di sebagian besar software desain.
Bentuk dan jenis huruf harus dihubungkan dengan "bridges"
Semua bentuk yang ditandai dengan warna merah seperti yang ditunjukan visual di sebelah, akan hilang atau lepas karena tidak terhubung dengan bentuk luar. Hal ini dapat menyulitkan pemasangan jika anda mendesain tanda atau menggunakan banyak teks, dan desain semacam ini sulit untuk dipotong sesuai dengan spesifikasi.

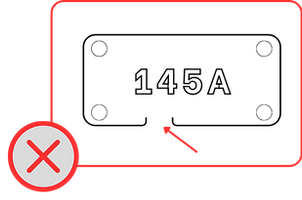

File anda tidak boleh berisi objek kosong atau kontur terbuka
Yang dimaksud dengan "kontur terbuka" ialah, bentuk anda tidak terhubung seluruhnya. Laser akan mengikuti jalur bentuk dari desain anda. Jika bentuk ada garis yang tidak terhubung, maka laser juga akan berhenti.
Checklist Sebelum Memulai Proses
Format file yang dapat di upload ke Ruang Cipta saat ini .DXF
Ukuran lubang dan bagian yang di potong minimal 50% dari ketebalan bahan pelat yang dipilih.
Ukuran desain harus dengan skala yang tepat (skala 1:1).
Tidak ada kontur terbuka.
Bentuk dan huruf harus dihubungkan dengan "Bridges".
Semua huruf di konversikan menjadi outlines.
Semua objects di dalam satu layer yang sama.
